全自动加药装置的工作原理和设备结构

　　全自动加药装置用于原水、凝结水、炉水、除盐水等水处理系统，全自动加药装置空间小，要求少：全自动加药装置占地面积少、节约空间，下面我们来了解一下全自动加药装置的工作原理和设备结构：

　　全自动加药装置对加药量实现自动控制，该系统的优点是性能可靠、寿命长、启动特性好、能耗低。该装置还可以作为水泵、油泵、风机等交流电机的转速控制系实现对输液管道内液体、汽体的压力、流量控制。

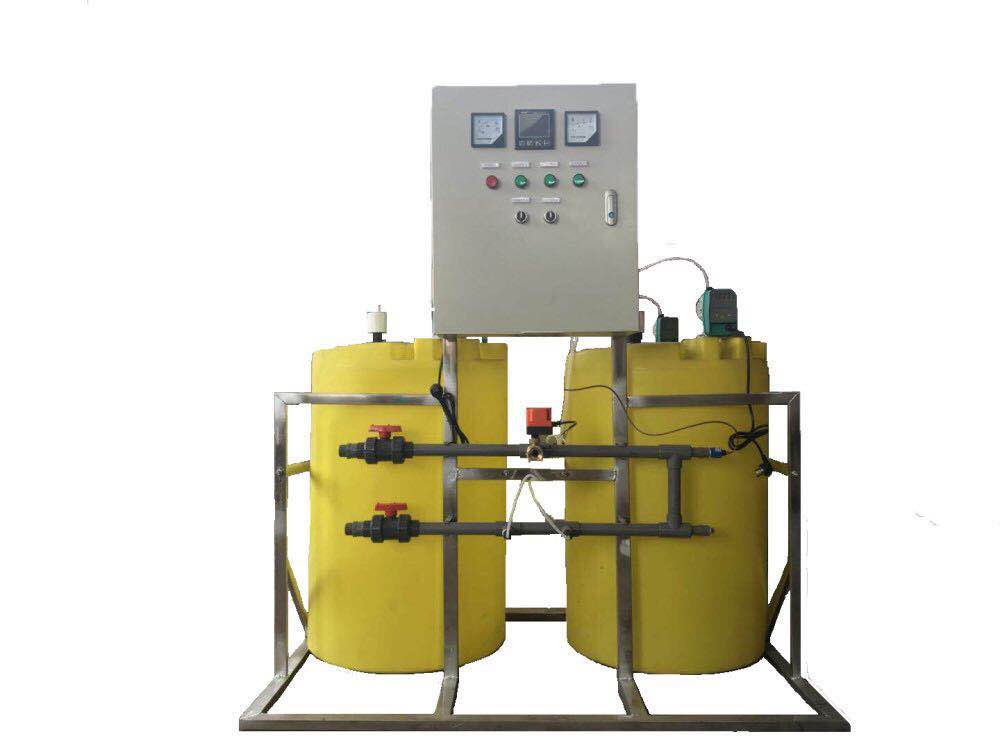

　　自动控制装置主要由自动控制柜、记录仪、交流电机、加药泵等组成。自动控制柜内有变频器、调节器、检测仪等。检测仪的选择由用户的加药种类决定，例如：加氨，检测仪可选用电导率仪或PH计，加磷酸盐可选用快速磷酸根分析仪，中和池可选用PH计，协调磷酸盐处理则需采用R表，混凝则采用流动电流测定仪，加氯则需配置余氯表等等。

　　全自动加药装置的加药泵电机在交流变频器驱动下，将药剂注入到液体中，药浓度被检测仪检测，检测仪将与浓度成比例的电信号输入到调节器与设定值比较，得到偏差信号，调节器将偏差信号按工艺要求进行比例、积分运算，其运算结果信号输送给变频器，变频器按调节器输出的调节信号改变电机工作电源的频率，使电机转速发生变化，改变注入液体中药液浓度，使药剂浓度控制在范围内。
