板框式压滤机的结构组成
板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧;机械压紧是电动机配H型减速箱,经机架传动部件推动压紧板压紧;液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。
本文小编就为大家介绍下板框式压滤机的结构组成,一起来看看下文详细介绍吧:
板框式压滤机的结构组成

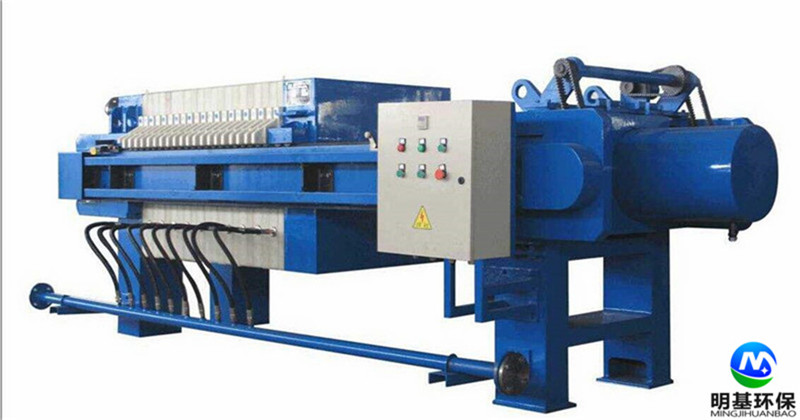

板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成,其中过滤介质和集液槽由用户自备,也可由供应商代配。
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽,其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上,由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室,在滤布上形成滤渣,直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。随后打开压滤机卸除滤渣,清洗滤布,重新压紧板、框,开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下,操作压力一般为0.3~0.6MPa,殊的可达3MPa或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形,滤框的内边长为320~2000mm,框厚为16~80mm,过滤面积为1~1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。
以上内容就是板框压滤机的组成结构相关内容的介绍,如果还想了解更多关于板框压滤机的知识,可以在线留言咨询,我们会竭诚以认真热情的态度为您解惑。
